10~220kV安全工器具綜合試驗裝置

功能：

產品適用于所有與電力相關行業10KV～500KV驗電器檢測

特征：

驗電器檢測；直觀準確

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

產品簡介

為貫徹實施《DLT 1476-2023電力安全工器具預防性試驗規程》、《DLT 976-2017 帶電作業工具、裝置和設備預防性試驗規程》、《國網(安監4)289-2014國家電網公司電力安全工器具管理規定》等相關試驗試驗規程，現將10~220kV安全工器具綜合試驗裝置配置如下：

技術參數

儀器名稱	技術參數

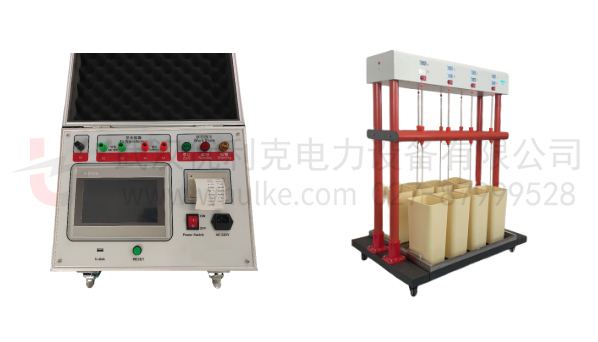

無線自動脫扣型絕緣靴手套測試裝置	1.控制主機采用大屏幕彩色液晶全漢字顯示，同屏顯示8路絕緣靴（手套）的高壓泄漏電流、試驗電壓、電流、計時時間等參數; 2.額定輸出容量：5kVA; 3.電壓測量誤差：±1% ±3個字; 4.電流測量誤差：±1% ±3個字; 5.多功能一體，涵蓋：絕緣靴、絕緣手套、絕緣桿、驗電器、絕緣服，絕緣墊、及其他擴展安全工器具試驗檢測界面; 6.重量：40kg 7.尺寸：1100×1000×1200mm

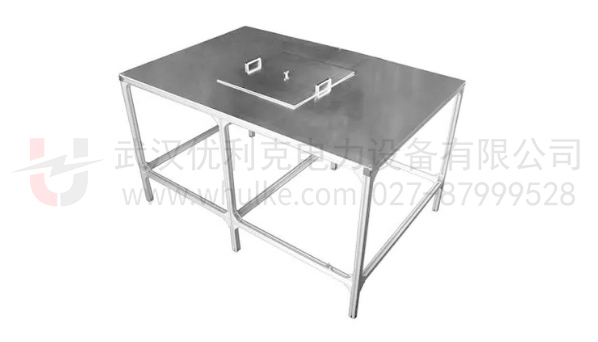

絕緣服（披肩）試驗裝置	本絕緣服測試臺專門為絕緣服（披肩）等絕緣防護用品耐壓試驗特別設計。絕緣服等電極采用金屬纖維混紡織物內襯阻燃海綿具制成，具有良好的導電性，和試品便于緊密結合同時避免了采用金屬電極易于對試品產生劃傷損壞。配備多種規格電極，可以進行絕緣衣、絕緣褲、絕緣披肩、絕緣套袖等多種防護用具的測試。 4.額定電壓 :50kV,額定容量:5kVA,試驗臺面積:1200*1000 (mm)

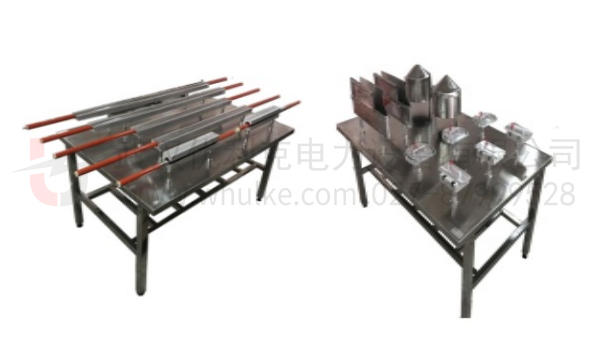

遮蔽罩，線管類試驗電極	絕緣遮蔽罩試驗電極是按照《DLT976-2017 帶電作業工具、裝置和設備預防性試驗規程》的要求的基礎上研制而成，本產品各項指標均符合國標的要求。可以按上述規程要求對絕緣遮蔽罩進行絕緣耐壓試驗，產品適用于所有與電力相關行業。 1.開口遮蔽罩、跳線管遮蔽罩電極。 2.開關遮蔽罩、瓷瓶遮蔽罩、桿頂罩、橫擔遮蔽罩電極 3.電極采用304不銹鋼和質優導電布材料制成。 4.額定電壓： 50kV 5.試驗臺面積： 11001000 ( mm）絕緣墊電極面積：600600（mm）
絕緣墊（毯）試驗裝置	絕緣橫擔試驗裝置的設計，依據DL/T976-2017《帶電作業工具、裝備和設備預防性試驗規程》要求，對絕緣橫擔進行工頻耐壓試驗。試驗支架采用絕緣支架支撐桿，配合不銹鋼導線及導電布電極繞達到良好接觸的效果。技術參數：額定電壓：100kV 試驗長度：2米支架高度：2.5米
10-35kV絕緣梯試驗裝置	絕緣梯耐壓試驗支架的設計，依據DL/T976-2017《帶電作業工具、裝備和設備預防性試驗規程》要求，對絕緣梯進行工頻耐壓試驗。試驗支架采用不銹鋼做支撐電極，配合導電布電極包繞達到良好接觸的效果。技術參數：額定電壓：100kV 試驗長度：任意支架高度：1米
15kVA/150kV試驗變壓器 10~35kV遙控型絕緣桿支架	1.絕緣桿支架適用于10~35kV絕緣桿整體試驗或分段試驗。 2.電極采用組合槽型導電泡綿，可以完全達到環抱接觸效果。自鎖開合結構便于裝卸試品提高工作效率。 3.左側電極接高壓為固定式主電極，右側為輔電極接地，輔助電極可以電動驅動向右展開或向左合并。 4.試驗長度通過按鈕或遙控器控制，便于準確調節耐壓長度。 5.額定電壓：100kV；工位數： 10
10-35kV遙控型驗電器啟動電壓支架	1.絕緣繩測試支架用于絕緣繩類試品工頻耐壓試驗。 2.測試支架采用手搖式繞繩，操作方便。 3.絕緣繩測試支架試驗電級板采用高強耐高壓復合絕緣板材，對大地采用高耐壓絕緣桿作為支撐保證支架穩定性。 4.最大試驗電壓：110kV/0.5m，試驗長度：500mm：試品長度：50米。 5.電極間距:400mm、500mm、600mm任意可調，支架總高：1.45米繞線方式：電動
10-35kV絕緣斗臂車試驗水槽	1.功能滿足DL/T1476-2015《安全工器具預防性試驗規程》的要求； 2.具有絕緣斗臂車絕緣壁工頻試驗的功能； 3.配合高壓泄漏電流表，具有實時讀取泄漏電流數據的功能； 4.具有自動進水和排水功能。 5.抽水泵：20L/min 6.外觀尺寸:1550mm1300mm1500mm 7.材質不銹鋼內骨架加外噴塑鐵皮 8.最高耐受電壓：大于等于150kV
150kVA/500kV試驗變壓器電動升降絕緣桿支架	1.適用于110~220kV電壓等級絕緣桿整體試驗。 2.絕緣桿耐壓支架采用圓形結構，一次可以進行8只絕緣桿的測試。下部接地環可以上下電動移動調節試驗長度。 3.試驗支架總高度3.8米，頂部均壓環直徑1.75米，耐壓長度0.7~2.2米，可以進行整根絕緣桿測試。 4.下部采用接地電極環，直徑1.6米，支架本體采用引拔棒將頂部均壓環和可移動底座形成固定框架。 5.試驗長度通過按鈕或遙控器控制，便于準確調節耐壓長度。 6.額定電壓：500kV；工位數： 8
66-220kV驗電器試驗支架	1.高壓電極為球形，接地電極為環形結構。接地電極固定、高壓電極既可以通過無線遙控也可以通過面板按鍵控制向左右移動。 2.測試支架具有標尺刻度，調節距離直觀準確。 3.技術參數：電壓等級：66~500kV 環電極直徑：1050mm 驗電器中心距地面高度：A型：2500mm 測試工位： 1

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
