繼電保護測試儀的功率方向試驗指南

發布日期：2022-03-08 瀏覽：3067 次

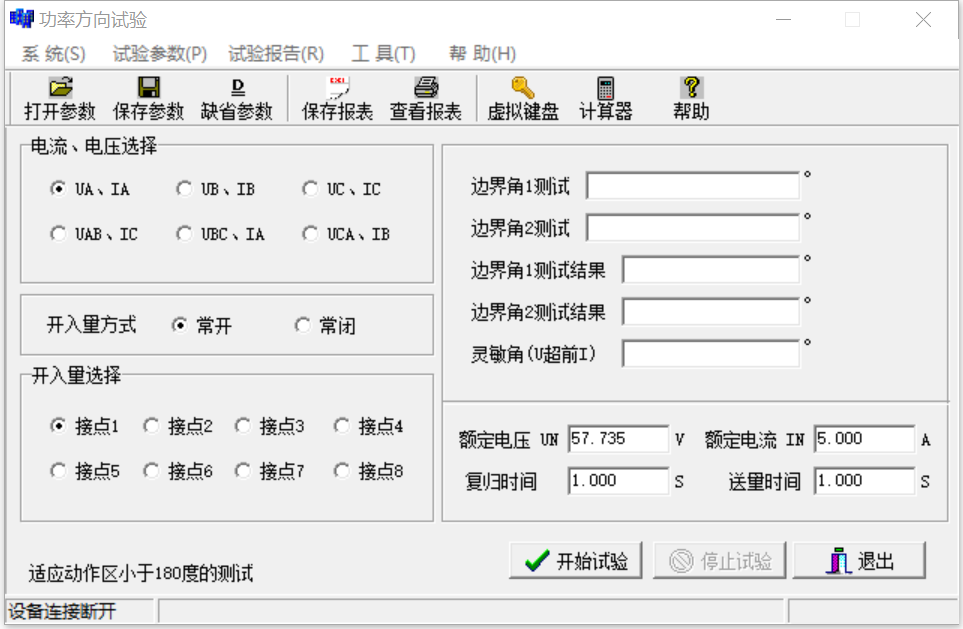

　　繼電保護測試儀的功率方向?qū)Ｓ糜?strong>功率方向繼電器試驗，根據功率方向繼電器的接線方式分為兩種試驗，一是0度接線方式，二是90度接線方式。用戶可選任意一種方式接線，程序自動按二分法測試邊界角，并自動計算出功率方向繼電器的靈敏角。

　　一.電流、電壓選擇

　　1.如果0度接線時，選【UA、IA】、【UB、IB】或【UC、IC】。

　　2.如果90度接線時，選【UAB、IC】、【UBC、IA】或【UCA、IB】。

　　二.【額定電壓】取57.735V，【額定電流】取5.000A。

　　三.【復歸時間】：為無電壓、無電流輸出的時間。一般為1秒。

　　四.【送量時間】：為有電壓、有電流輸出的時間。一般為1秒。

　　五.【靈敏角】：電壓超前電流的角度。(邊界角1+邊界角2)/2。

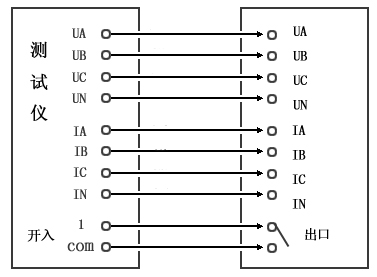

　　六.接線方式--如下圖所示：
功率方向
