繼電保護測試儀之零序保護用于測試距離保護的零序過電流項目，零序過電流一般分為4段，1段電流一般為速斷出口，2段、3段、4段電流一般為帶延時出口，動作時間與電流的大小成反比。

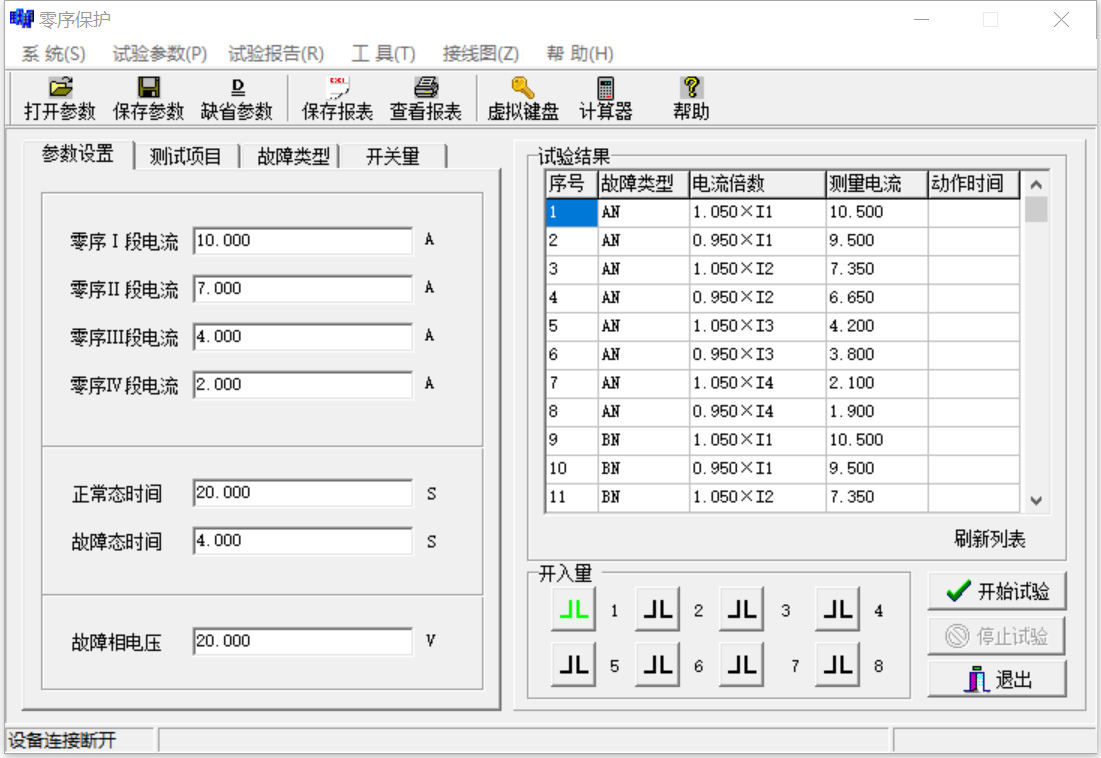

　　1.【參數設置】

　　根據保護定值單，分別輸入零序1段、2段、3段、4段的電流定值。正常態時間應大于保護整組復歸時間，一般為20秒;故障態時間應大于零序四段的動作時間，一般為4秒。故障相電壓應低于58V，一般取20V。

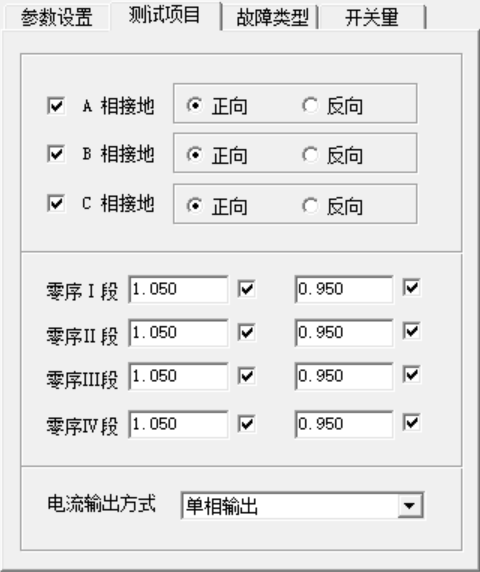

　　2.【測試項目】

　　故障類型：AN、BN和CN?？蓡芜x，也可多選。【正向】是指故障電壓超前故障電流的角度為75度;【反向】是指故障電壓超前故障電流的角度為255度。

　　每個零序電流取兩個值做試驗，分別為1.05倍和0.95倍的定值，規程規定：1.05倍時本段動作，0.95倍時下一段動作。繼電保護測試儀當電流大于30A時，可采用兩相并聯方式輸出。這時，故障類型必須單選一種，比如AN或BN。

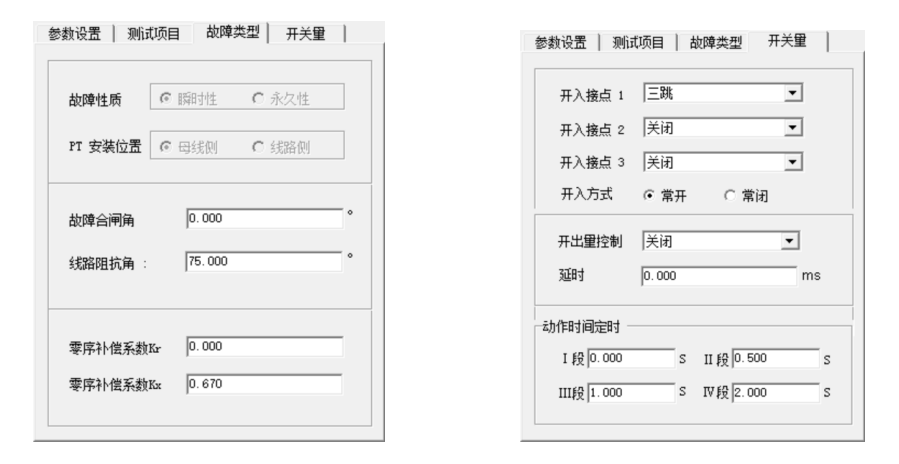

　　3.【故障類型】

　　【合閘角】：0度;【線路阻抗角】：75度;【零序補償系數KX】：0.67。

　　4.【開關量】

　　接點1選擇三跳，繼電保護測試儀其他關閉。

　　5.壓板投退

　　只投零序壓板，其他壓板退出。

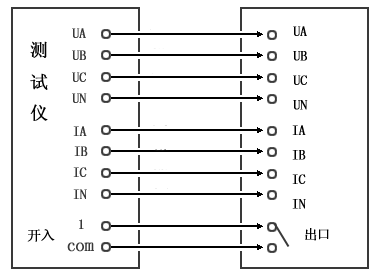

　　6.接線方式--如圖所示：
