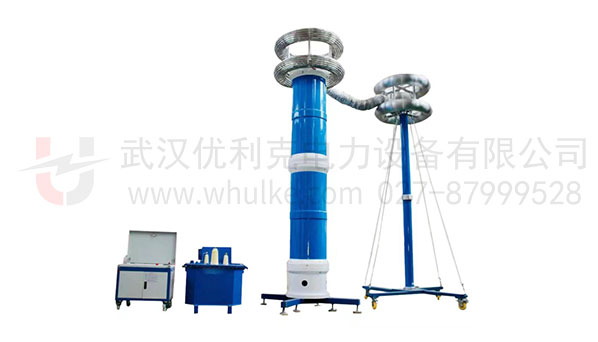

BPXZ-4000kVA/800Kv

變頻串聯諧振耐壓試驗裝置

功能：

110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

特征：

500KV及以下電壓等級開關、互感器的交流耐壓試驗；220kV/630mm2電纜1.2km的交流的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、500KV及以下電壓等級開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓740kV，試驗時間1min。
2、220kV/630mm2電纜1.2km的交流的交流耐壓試驗，電容量≤0.1728uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。
3、220KV及以下電壓等級開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓495kV，試驗時間1min。
4、110kV/630mm2電纜3.5km的交流的交流耐壓試驗，電容量≤0.7uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、220kV/80000kVA主變中性點的交流耐壓試驗，試驗頻率45-65Hz，電容量≤0.02uF，試驗電壓不超過160kV，試驗時間1min。

技術參數

額定容量	4000kVA
額定電壓	800kV；400kV；200kV
額定電流	5A；10A；20A
測量精度	系統有效值1.5級
工作頻率	30～300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	三相380V輸入，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－100C –50 0C
相對濕度	≤90%RH
海拔高度	≤1000米

試驗時設備組合方式

組合方式	電抗器選擇（1000KVA/200KV四節）	激勵變壓器輸出端選擇
500KV開關、互感器	使用電抗器四節串聯	35KV
220kV/630mm2電纜1.2km	使用電抗器兩節串聯兩組并聯	10KV
220KV開關、互感器	使用電抗器三節串聯	35KV
110kV/630mm2電纜3.5km	使用電抗器四節并聯	5KV
400kV/1200mm2電纜0.5km	使用電抗器兩節串聯兩組并聯	10KV
220kV/80000kVA主變中性點	使用電抗器兩節串聯及補償電容器	10KV

系統配置參數

變頻電源	型號數量	BPXZ-185kW/380V，1臺
	額定輸出容量	185kW
	工作電源	380±10%V（三相），工頻
	輸出電壓	0 –400V，單相
	額定輸入電流	462.5A
	額定輸出電流	462.5A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運行時間	額定容量下連續60min
	溫升	額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
	重量	約230kg
激勵變壓器	型號數量	JLB-185kVA/5/10/35KV/0.4kV，1臺
	額定容量	185kVA
	輸入電壓	0-400V，單相
	輸出電壓	5/10/35KV
	結 構	油式
	重量	約1000kg
高壓諧振電抗器	型號數量	DK-1000kVA/200kV，4節
	額定容量	1000kVA/200kV
	額定電壓	200kV
	額定電流	5A
	電感量	133H/單節
	品質因素	Q≥30 (f=45Hz)
	結 構	油式
	重量	約1200kg
電容分壓器	型號數量	FRC-800kV/1000pF，1套
	額定電壓	800kV
	額定電容量	1000PF
	介質損耗	tgσ≤0.5%
	分壓比	9000：1
	測量精度	有效值1.5級
	重量	約200kg
補償電容器	型號數量	BC-160kV/5000pF ，1套
	額定電壓	160kV
	高壓電容量	5000pF
	重量	23kg
