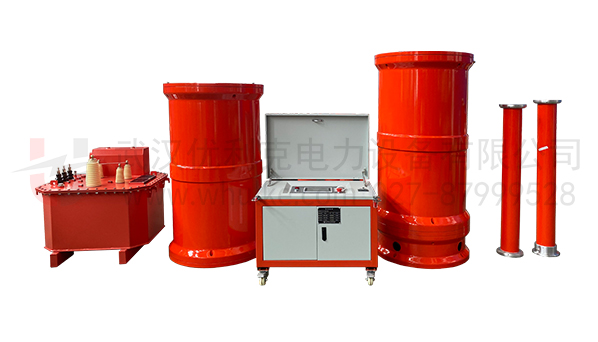

BPXZ-3000kVA/500kV

變頻串聯諧振耐壓試驗裝置

功能：

220kV電壓等級開關等電氣設備交流耐壓試驗

特征：

220kV/400mm²電纜2km的交流耐壓試驗；220kV/22000kVA主變?nèi)^緣交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、220kV/400mm²電纜2km的交流耐壓試驗，電容量≤0.236uF，試驗頻率30-300Hz，試驗電壓不超過216kV，試驗時間60min。
2、220kV/22000kVA主變?nèi)^緣交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過316kV，試驗時間1min。
3、220kV電壓等級開關等電氣設備交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過495kV，試驗時間1min。

技術參數

額定容量	3000kVA
額定電壓	250kV；500kV
額定電流	12A；6A
測量精度	系統有效值1.5級
工作頻率	30～300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－20℃-55℃
相對濕度	≤90%RH
海拔高度	≤1000米

試驗時設備組合方式

組合方式	電抗器選擇（1500kVA/250kV兩節）	激勵變壓器輸出端選擇	試驗電壓（KV）
220kV/630mm²電纜2km	使用電抗器兩節并聯	6kV	≤216kV
220kV/22000kVA主變?nèi)^緣	使用電抗器兩節串聯	20kV	≤316kV
220kV電壓等級開關	使用電抗器兩節串聯	20kV	≤495kV

系統配置參數

變頻電源	型號數量	BPXZ-75kW ，1臺
	額定輸出容量	75kW
	工作電源	380±10%V（三相），工頻
	輸出電壓	0 –400V，單相
	額定輸入電流	187.5A
	額定輸出電流	187.5A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運 行時 間	額定容量下連續60min
	溫升	額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
激勵變壓器	型號數量	JLB-75kVA/6/20kV/0.4kV ，1臺
	額定容量	75kVA
	輸入電壓	0-400V，單相
	輸出電壓	6/20kV
	結 構	干式
高壓諧振電抗器	型號數量	DK-1500kVA/250kV，2節
	額定容量	1500kVA
	額定電壓	250kV
	額定電流	6A
	電感量	180H/單節
	品質因素	Q≥30 (f=45Hz)
	結 構	油式
電容分壓器	型號數量	FRC-1000pF/500kV ，1套
	額定電壓	500kV
	額定電容量	1000pF
	介質損耗	tgσ≤0.5%
	分壓比	6000：1
	測量精度	有效值1.5級
