產品簡介

串聯諧振裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計。

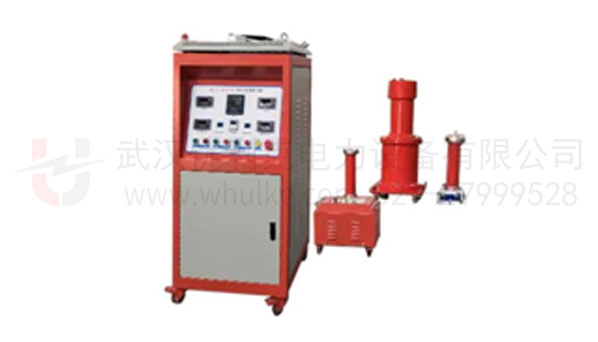

串聯諧振裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式變頻諧振耐壓裝置、發電機交流耐壓諧振升壓裝置、串聯諧振裝置

主要特點及功能

1.    反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。
2.    體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員的操作。
3.    調感諧振裝置的主要功能有：
      （1）電抗器鐵芯間隙直讀功能：
               本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。
      （2）耐壓時間到自動降壓功能：
               耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓
               a)零位合閘、零起升壓功能：
                  具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。
               b)過流保護功能：
                  系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。
               c)過壓及被試品閃絡保護功能：
                  本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。
               d)各試驗數據實時監測功能：
                  可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

產品參數

系列產品配置(適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz))

電力系統常用發電機的電容量參考表
