測試變壓器繞組連同套管對地絕緣電阻試驗時如何加屏蔽?

發布日期：2021-11-08 瀏覽：1819 次

　　測試變壓器繞組連同套管對地絕緣電阻試驗的時候，測量應在天氣良好的情況下進行，且空氣相對濕度不高于80%。若遇天氣潮濕、套管表面臟污，對常規測試的結果存在疑問的時候，則需要進行“屏蔽”測量。測量采用屏蔽的接線如圖所示

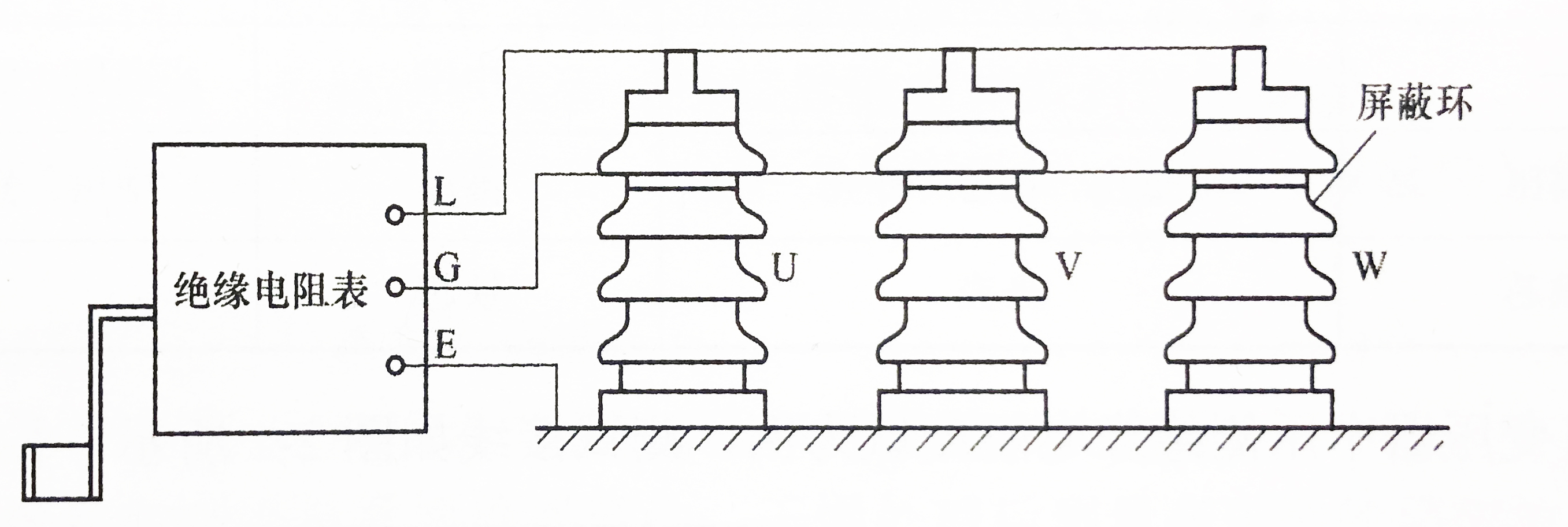

絕緣電阻測量加屏蔽接線

　　加屏蔽操作時，變壓器套管在和屏蔽線G接觸的部位最好用鋁箔紙緊密包裹起來，或者用較軟的金屬絲(如熔絲)緊密纏繞幾周，再和屏蔽線G連接，必須確保套管表面每一點都和鋁箔紙或者熔絲緊密接觸。因?yàn)榧悠帘蔚哪康氖亲柚固坠鼙砻娴男孤╇娏鹘?jīng)過絕緣電阻表，如果屏蔽環和套管表面有縫隙，就會失去測量的意義。正常情況下，如果屏蔽措施正確，加屏蔽后測量的絕緣電阻值應該明顯增加。如果加屏蔽后絕緣電阻值仍然偏低不合格，則說明變壓器內部可能存在缺陷。
